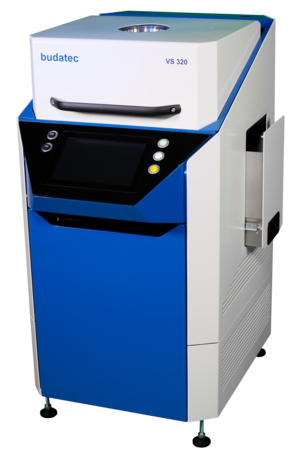

Печь вакуумной пайки VS320

Печь вакуумной пайки VS320 предназначена для высококачественной бездефектной бесфлюсовой вакуумной пайки и пайки в специальной атмосфере (технологическом газе или вакууме) полупроводниковых устройств, силовых приборов и других изделий микроэлектроники.

Благодаря вертикальной компоновке занимает мало места. Скорость нагрева составляет максимально 120 K/мин, а скорость охлаждения может достигать максимально 180 K/мин. Водяное охлаждение нагревательной панели в цикле охлаждения позволяет производить быстрое охлаждение в вакууме.
Внутри вакуумной камеры системы в зависимости от конструкции могут содержаться следующие газовые атмосферы:

- вакуум
- азот
- водород
- защитный газ с максимальным содержанием водорода 5%
- азот (или другой инертный газ), обогащенный муравьиной кислотой
- смесь двух газов в произвольной пропорции (например азот и водород)

Опционально печь вакуумной пайки может быть оснащена генератором плазмы, для очистки и подготовки поверхностей спаиваемых изделий непосредственно перед циклом пайки. Так же может комплектоваться улавливателем флюса в случае, использования флюсосодержащих материалов.



Для получения соединения элементов методом спекания возможна установка пресса (sintering press) со следующими характеристиками:
- максимальная площадь спекания 60х60мм.
- максимальная высота изделия 10мм.
- максимальное усилие 15 000Н, регулировка усилия с шагом 10Н.
- спекание при температуре до 300 0С.

Использование термопар в цикле пайки позволяет контролировать температуру изделия в нужных точках.

Полезная площадь нагревательной плиты составляет 320 мм x 320 мм, максимальная высота спаиваемого изделия 100 мм


 Заказ по телефону : +7 (812) 318-11-51

Технические характеристики печи вакуумной пайки VS320

Размер нагревательного стола 320 х 320 мм
Высота изделий (макс)100 мм
Вес изделия (макс)15 кг
Температура пайки (макс)450 0С
Скорость нагрева (макс)120К/мин.
Скорость охлаждения (макс)180 К/мин.

Разность температур на
нагревательной поверхности

+/-3 К
Атмосфера различных газовдо 5 магистралей
Электропитание400В/32А
Вес300 кг
