Система вакуумной пайки VS320 OP с избыточным давлением

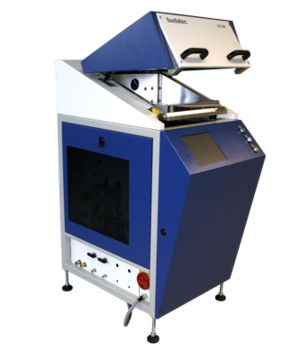

Печь вакуумной пайки VS320

Система вакуумной пайки VS320 OP предназначена для высококачественной бездефектной бесфлюсовой вакуумной пайки и пайки в специальной атмосфере (технологическом газе или вакууме) полупроводниковых устройств, силовых приборов и других изделий микроэлектроники, а так же в условиях избыточного давления инертного газа до абсолютного давления 4 бар.

Благодаря вертикальной компоновке система вакуумной пайки занимает мало места. Скорость нагрева составляет максимально 120 K/мин, а скорость охлаждения может достигать максимально 180 K/мин. Водяное охлаждение нагревательной панели в цикле охлаждения позволяет производить быстрое охлаждение в вакууме.
Внутри вакуумной камеры системы в зависимости от конструкции могут содержаться следующие газовые атмосферы:

- вакуум
- азот
- защитный газ с максимальным содержанием водорода 5%
- азот (или другой инертный газ), обогащенный муравьиной кислотой
- смесь инертных газов в произвольной пропорции

Использование термопар в цикле пайки позволяет контролировать температуру изделия в нужных точках.

Полезная площадь нагревательной плиты составляет 320 мм x 280 мм, максимальная высота спаиваемого изделия 90 мм


 Заказ по телефону : +7 (812) 318-11-51

Технические характеристики системы вакуумной пайки VS320

Размер нагревательного стола 320 х 280 мм
Высота изделий (макс)90 мм
Вес изделия (макс)15 кг
Максимальное избыточное давление (абс.)4 Бар
Температура пайки (макс)450 0С
Скорость нагрева (макс)120К/мин.
Скорость охлаждения (макс)180 К/мин.

Разность температур на
нагревательной поверхности

+/-3 К
Атмосфера различных газовдо 5 магистралей
Электропитание400В/32А
Вес300 кг
